活性炭投加系统

活性炭投加系统

 品牌:SOE  加工定制:是  操作类型:自动
 型号:ST  动力类型:电动  应用领域:水处理
 适用物料:干粉
产品特性:活性炭自动投加,活性炭制备,活性炭自动制备,干法活性炭投加
产品简介:品牌:SOE ;加工定制:是 ;操作类型:自动 ;型号:ST ;动力类型:电动 ;应用领域:水处理 ;适用物料:干粉
上海奥德水处理科技有限公司
详细介绍:
上海奥德科技活性炭投加配置装置

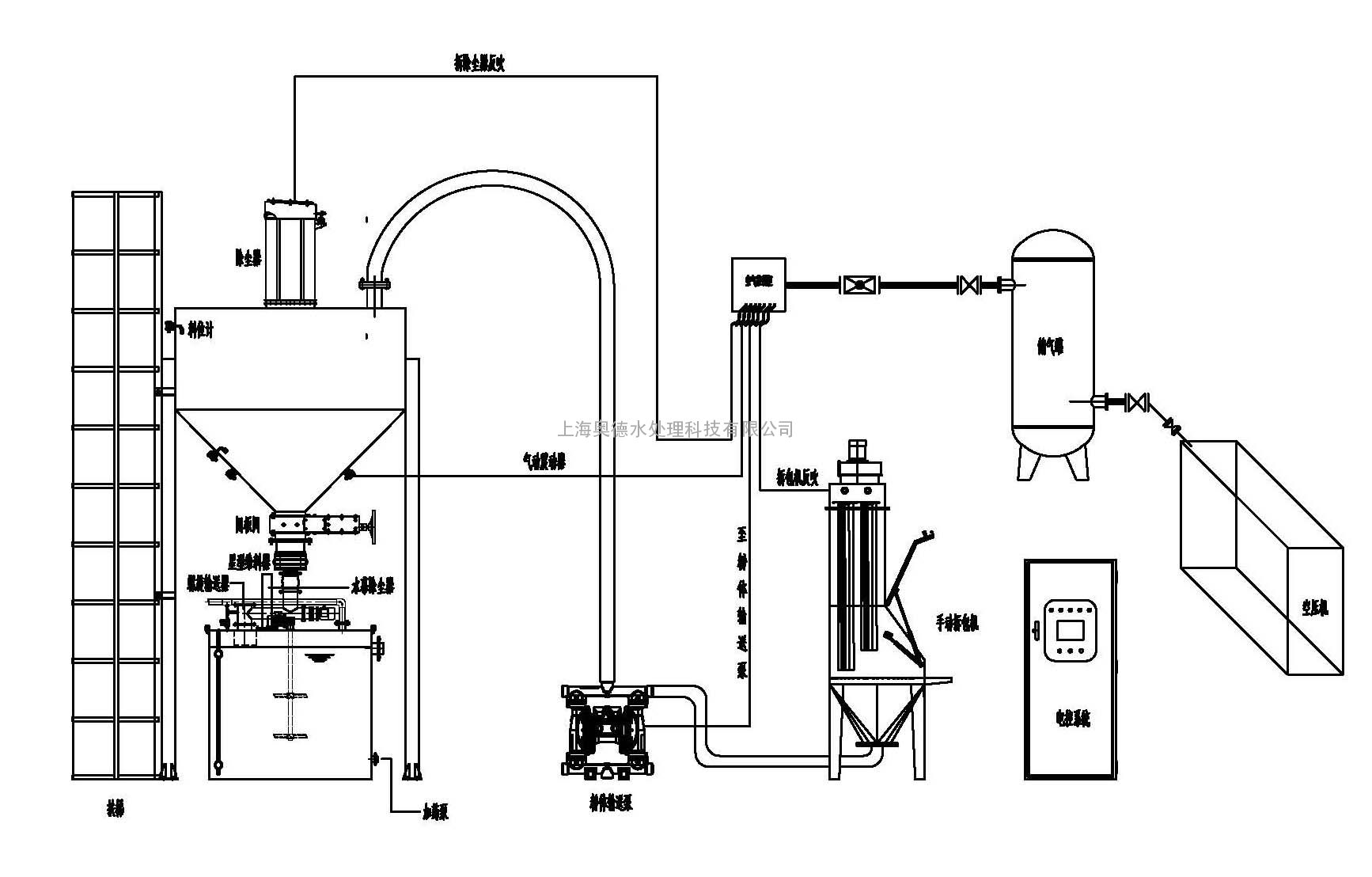

    袋装活性炭粉末放在手动拆包内拆包,通过粉体输送泵将粉料输送到活性炭粉的存储料仓,通过给星型料机计量后,再由螺旋输送机将粉料输送到配制箱,通过注水、搅拌,形成活性炭溶液,用计量泵投加至加药点,完成活性炭的投加。
该活性炭投加系统包括:拆包机、拆包机除尘单元、料仓储存单元、料仓除尘单元、料仓除尘反吹单元、泄压单元、计量单元、输送单元、水幕除尘单元、配制单元、泵投加单元、PLC系统控制单元、空压分配单元组成,具有以下特点:①自动化程度高,操作保养简单,人工成本低;②加料量可根据用户的需求任意调整,计量准确;③整套装置实行联控;④新型除尘装置,尽可能减少工作环境污染。

活性炭投加系统结构组成
拆包器
材质:碳钢(Q235)防腐,适合25Kg标准包装原料。设备带有除尘设备防止粉末飘逸。并有一定容量的储存功能。
手动拆包卸料机用于袋装粉粒状物料拆袋卸料作业。它通过人工拆袋自动倾倒等步骤,使物料靠重力落进储料斗中,来完成拆袋卸料作业。作业中产生的粉尘,被设备自身所携带的电子脉冲布袋除尘器捕捉。作业中拆包机内为负压,无粉尘外泄。使工人能在清洁的环境中工作。
手动拆包卸料机在塑料、食品及其他行业中使用,对各种袋装物料如:添加剂、石灰粉和PVC粉等干燥粉粒状物料进行拆袋卸料作业。
手动拆包卸料机具有结构简单可靠、消耗功率小、不会使物料产生破损、无环境污染等特点。它特别适合用于有毒、易燃和强腐蚀高粉尘的场合。
手动拆包卸料机设计能力为80/小时。

料仓
料仓材质:不锈钢304材质或碳钢防腐,有效容积视投加量大小而定。料仓具有防腐、防潮、的具体措施。成品料仓为柱状、底部为锥形(50o斜角)封闭结构, 在料斗底部设置有星型给料机和螺旋输送机。料仓的接、卸料口应设有密封卸料装置,保证系统操作安全卫生、无粉尘。


料位计
每套料仓装3只。
具有良好的工作特性,在活性炭粉尘环境中能安全可靠的运行。为控制物料自动输送过程,料仓上,下部应各装配有一个料位计,以显示高低料位。当向料仓中输送物料,高位料位计探测物料已满时,启动信号(包括现场)报警,以停止进料;低位料位计可以实现及时向系统发送粉料不足的信号,保证投加系统的连续性;同时在料仓锥斗出口处和料仓与螺旋给料机的连接料斗上还应各装有一个空穴显示料位计,及时探测料仓内可能形成的空穴,以启动空穴破拱装置,实现通畅的排放粉料。

料仓除尘器
每套料仓装1
材质:壳体采用不锈钢,滤材为快换式滤筒结构,带气体脉冲清灰除尘。
过滤面积:视料仓大小而定。
滤芯材料:褶皱式聚酯纤维,通径小于5umBIA认证的滤芯材料,泄漏率低。

料仓安全阀
每套料仓装2个。
    防止料仓过压或负压,以保证对料仓的保护。

气动震打装置
安装于料仓锥部外部上,自控系统间歇式震打,有效防止粉料在内壁堆积。避免了物料可能出现的搭桥、空穴、分离结块等情况。

插板阀
安装于星型给料机上部,一般为手动插板阀,也可以选型电动。

星型给料机

功率:视投加量大小而定;电机变频控制。
防护等级:IP55
绝缘等级:F级。
旋转给料,可准确计量,输送计量精度±2%,变频控制。
槽体材料采用精密铸钢成型,表面相当光滑,耐磨损性强。用体积计量的方式将粉料输出,保证粉料均匀落料。流量可调,投加误差 ≤1%。驱动马达通过变频控制改变转速,调整输出量。变频控制。

螺旋输送机
根据工艺配置相应规格螺旋输送机。
功率:视投加量大小而定。
防护等级:IP55
绝缘等级:F级。
材质304。长度符合工艺要求,流量可调整并满足设计要求,投加误差≤5%。螺旋输送器水平安装,将计量后的活性炭从储存料仓输送到文氏管中。螺旋输送器由进口、出口、取样点、检查孔、残渣孔及驱动电机等组成。螺旋输送机全密封防水处理。

搅拌罐
材质304,设有一只搅拌机,上盖密闭,并留有维修人孔,以及防粉尘扩散系统、粉尘水力收集系统、溶解水系统等附件。
活性炭由螺旋输送至罐体上部,并落入罐体,此时注入对应的水源,通过电磁流量计来改变螺旋送粉驱动马达,以确保活性炭的密度恒定。
罐体安装有液位计,粉末防飘散喷淋设备,上部有溢流口,下部设有排空口和出液口。溶解水系统应包括开关阀、调节阀、减压阀、电磁阀、电磁流量计等水控元件,所有过水阀门材质应为黄铜。罐内还应配有压力传感器,控制液位,以实现固体给料和溶解水的联动控制。

粉体输送泵
输送能力:视投加量大小而定

空气分配系统
包括空压机、冷干机、过滤器、储气罐、空气控制柜。
空气控制柜
空气控制装置由气水分离器、过滤器、电磁阀、减压阀、空气分配模块和空气流量计、电加热器和接线端子盒等组成;压缩空气通过经过空气分配模块被均匀地分配到与每个过滤器配套的流量计上;空气经过调压电磁阀进到空气流量计(附有调节阀)。当压力控制阀或电磁阀出现故障时,可以停止原水及压缩空气的供应。压缩空气不能含有水或油;空气控制柜为室外安装型,其材质为钢制,满足耐腐蚀,抗紫外及室外全天候运行的要求。

自控系统
落地柜体采用碳钢,表面防腐处理。
电器品牌:LS PLC、台湾威纶触摸屏,施耐德低压电器。
电缆:2或4芯,氯丁二烯橡胶或聚氯乙烯外涂层。
控制要求:
料仓高位时停止粉体输送泵,低位启动粉体输送泵;搅拌槽高位停止进水及螺旋给料机,低位时启动进水及螺旋给料机。
运行状态以图形显示
监视系统的运行状态,并在屏幕上显示出来
检测系统运行中的故障,并显示故障信息
采集系统的运行参数,并显示参数值
有远端控制功能,可采集上位控制信号,对现场设备进行启动、停止。
